【目的】
更换 FTN 上的样品针。


【环境】

• ACQUITY UPLC H-Class 样品管理器 FTN
• ACQUITY UPLC H-Class 样品管理器 FTN PLUS
• ACQUITY UPLC I-Class 样品管理器 FTN
• ACQUITY UPLC I-Class 样品管理器 FTN PLUS
• ACQUITY Premier SM-FTN

【步骤】
1.在控制台的系统树中，选择“样品管理器 FTN”。
2.单击“维护”>“更换”>“针”。
3.打开样品室门。

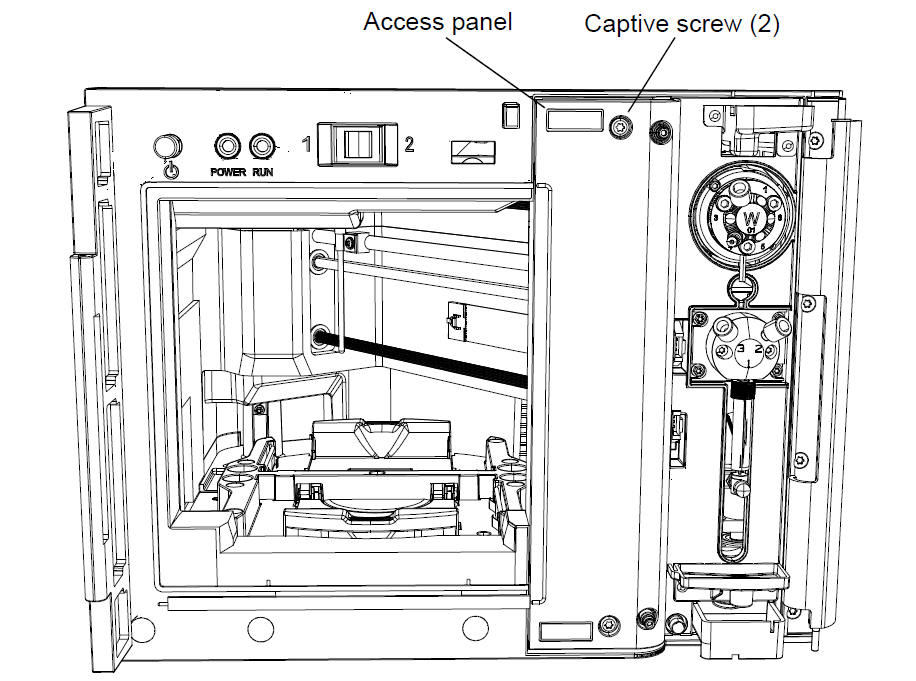

4.使用 T20 TORX 螺丝刀拧松固定检修面板的两颗装配螺钉，然后取下检修面板。

5.如果加载了样品板，移除样品板。

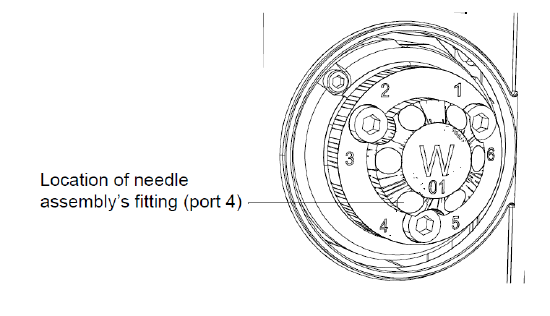

6.从进样器阀 4 号位拧下针装置的接头。

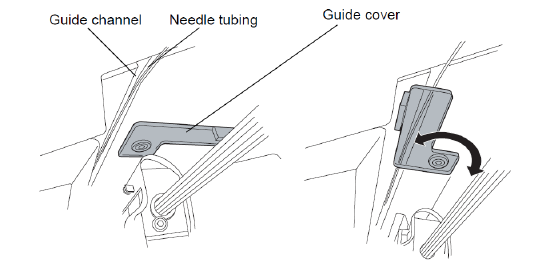

7.在样品室内，顺时针旋转位于室顶部的针管路导孔盖，将其打开。

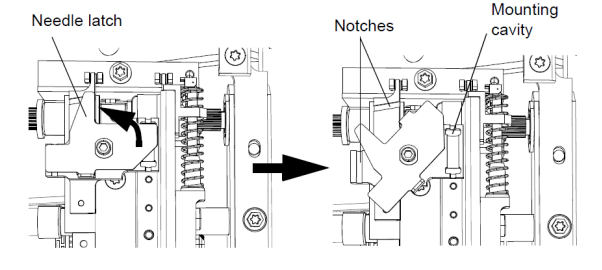

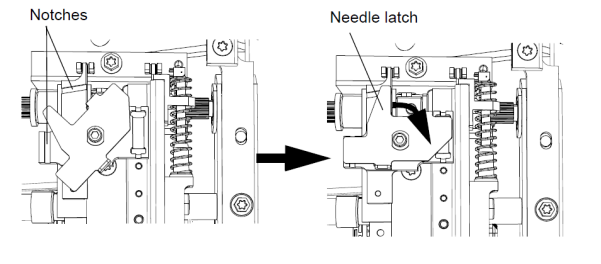

8.向后推针舌，将针安装筒从其安装腔体中松开，并将针管路从其凹口中松开。

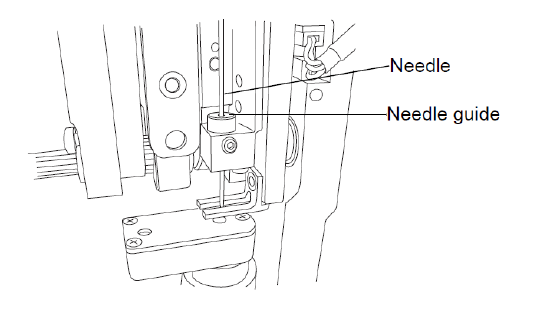

9.将针尖提出针装置底部的针导向器。

警告：为避免刺伤或损坏针末端，请不要触摸或按压样品针的末端。

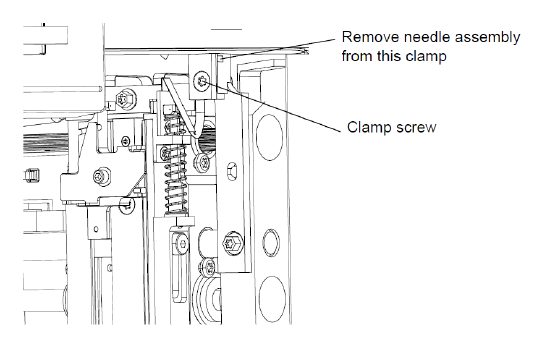

10.使用 T10 TORX 螺丝刀，松开针管路夹上的螺钉并拆下管路。

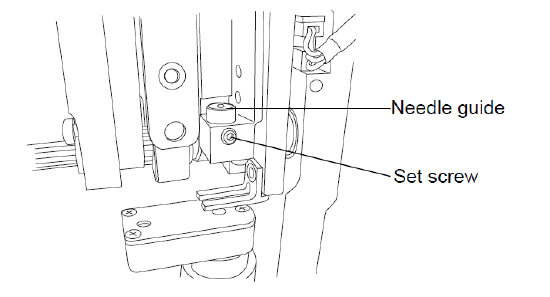

11.使用 T6 TORX 螺丝刀，松开针导向器定位螺钉，然后拆下针导向器。

12.安装新的针导向器，并拧紧定位螺钉。

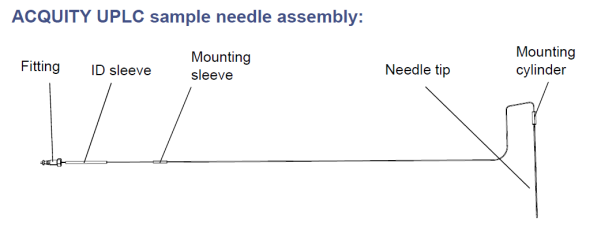

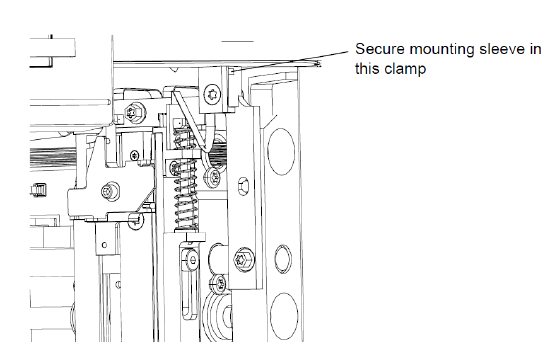

13.双手握住新针装置以控制其在样品室内的位置，将安装套管固定在管路夹的开口中，使得接头朝向阀门。注意：为了避免针装置松动以及损坏针尖的可能，在此步骤中请勿拧紧夹具螺钉。

14.当针装置管路从上面进入样品室时，从样品室内部握住它。

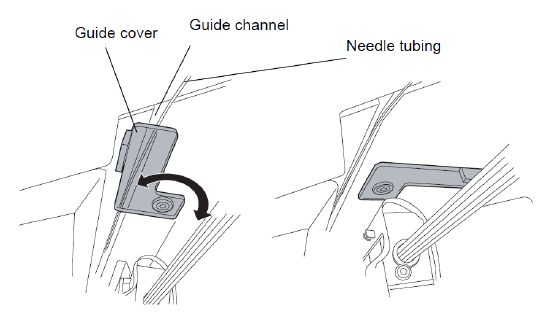

15.确保针管路引向针滑架导轨的左侧并固定在室顶部上的导孔通道中。

16.从针尖上取下保护盖。
17.将针安装筒插入安装腔中。

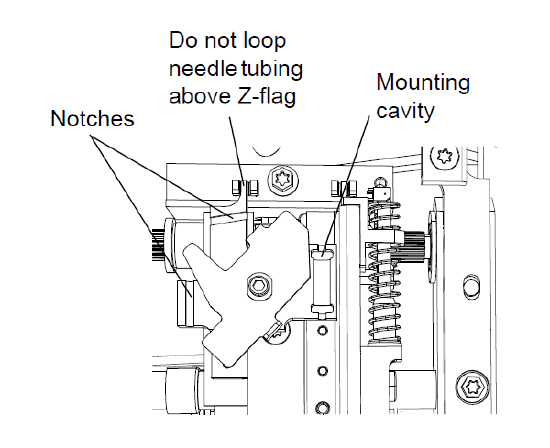

注意：为避免损坏仪器，请不要将管路松环置于 Z 标记上方。
18.使管路穿过 Z 标记之下的两个凹口。
19.将针舌向前推进以固定针装置。

20.使用 T10 TORX 螺丝刀拧紧针管路夹上的螺钉。

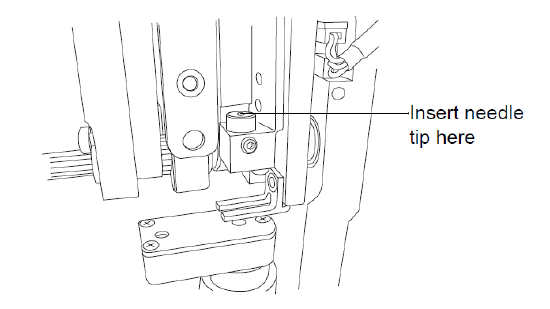

21.将针尖插入针装置底部的针导孔。

22.确保将针管路完全插入进样阀的端口 4 中，然后将接头穿入端口中。用手拧紧，然后用扳手拧紧 3/4 圈进行安装。
23.重新装上检修面板，使用 T20 TORX 螺丝刀拧紧将检修面板固定到装置前面的两颗螺钉。
要求：确保密封端口管从检修面板一侧的缝隙下面穿过。

24.关闭样品室门和流路室门。
25.校正针的 z 轴（请参阅 ACQUITY UPLC 在线帮助）。
o请参阅：如何校正针 Z 轴 - WKB28509
26.定义针密封（请参阅 ACQUITY UPLC 在线帮助）。
27.执行针密封准备测试
